Laborgeräte

Für die Zerkleinerung und Klassierung von Feststoffen mit unterschiedlichen mechanischen Eigenschaften steht eine Reihe von Geräten zur Verfügung, die vielseitig genutzt werden können. Sie können für grundlegende Untersuchungen oder als Teil von Prozessketten eingesetzt werden und dienen außerdem der Probenaufbereitung für die Analytik.

© Foto Fraunhofer-Projektgruppe IWKS

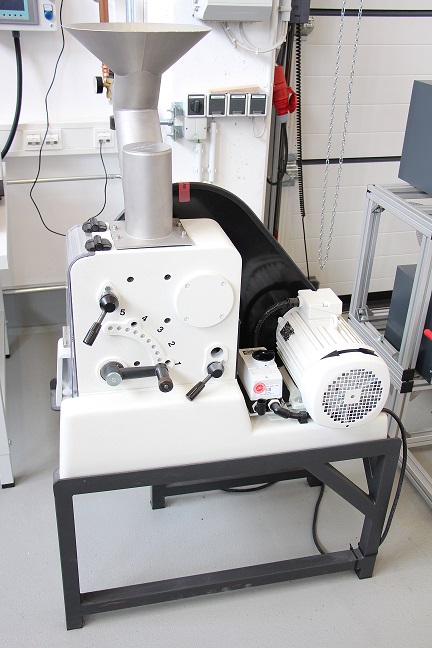

Backenbrecher



PULVERISETTE 1, Fa. Fritsch



Anwendungsbereiche:

Vorzerkleinerung von sehr harten, harten, mittelharten, spröden und abrasiven Materialien, metallfreie Zerkleinerung möglich



Minimale Aufgabemenge: 20 ml

Max. Durchsatz: 140 kg/h

Max. Aufgabegröße: ca. 60 mm

Endfeinheit: 1 – 15 mm

© Foto Fraunhofer-Projektgruppe IWKS

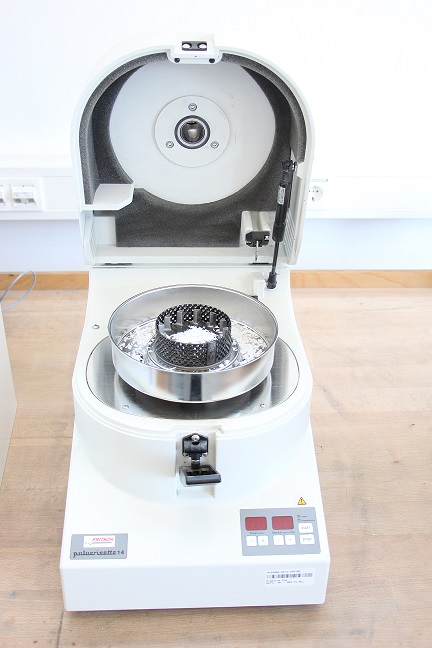

Rotormühle



PULVERISETTE 14, Fa. Fritsch

Anwendungsbereiche:

Feinvermahlung von weichen, mittelharten, spröden, faserigen und temperaturempfindlichen Materialien



Min. Aufgabemenge: 10 ml

Max. Durchsatz: 5 l/h

Max. Aufgabegröße: ca. 10 mm

Endfeinheit: 0,08 – 6 mm

© Foto Fraunhofer-Projektgruppe IWKS

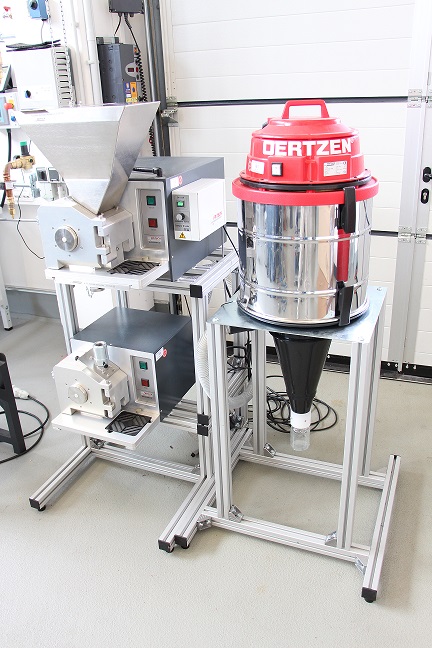

Kombinierte Schneidmühle mit Zyklon



PULVERISETTE 25/19, Fa. Fritsch

Anwendungsbereiche:

Ein- oder zweistufige Zerkleinerung von weichen, mittelharten, spröden, zähen und faserigen Materialien



Max. Durchsatz: 60 l/h

Max. Aufgabegröße: ca. 120 x 85 mm

Endfeinheit: 0,2 – 10 mm

© Foto Fraunhofer-Projektgruppe IWKS

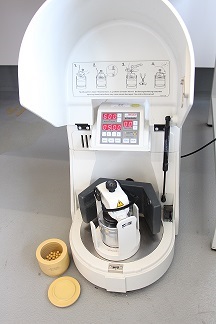

Planetenkugelmühle



PULVERISETTE 6, Fa. Fritsch

Anwendungsbereiche:

Feinstvermahlung von harten, mittelharten, weichen, spröden, zähen und feuchten Materialien sowie mechanisches Legieren, Mischen und Homogenisieren



Aufgabemenge: 10 – 225 ml

Max. Aufgabegröße: ca. 10 mm

Endfeinheit: < 1 µm (Nassmahlung)

© Foto Fraunhofer-Projektgruppe IWKS

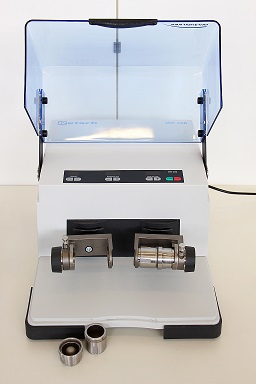

Schwingmühle



MM 400, Fa. Retsch

Anwendungsbereiche:

Trocken-, Nass- oder Kryogenvermahlung von hart, mittelharten, weichen, spröden, elastischen und faserigen Materialien sowie Mischen und Homogenisieren



Max. Aufgabemenge: 2 x 20 ml

Max. Aufgabegröße: ca. 8 mm

Endfeinheit: ca. 5 µm



© Foto Fraunhofer-Projektgruppe IWKS

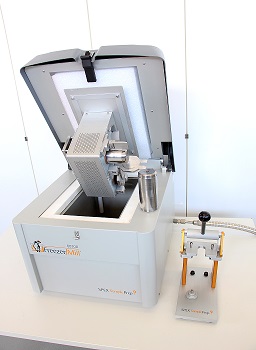

Kryomühle



6870D Freezer/Mill®, Fa. SPEX® SamplePrep



Anwendungsbereiche:

Zerkleinerung von weichen, flexiblen, zähen und elastischen sowie wärmeempfindlichen Materialien



Mahltemperatur: -196 °C (flüssiger Stickstoff)

Aufgabemenge: 0,1 – 200 g

Max. Aufgabegröße: ca. 25 mm

Endfeinheit: abhängig von Mahldauer und Material

© Foto Fraunhofer-Projektgruppe IWKS

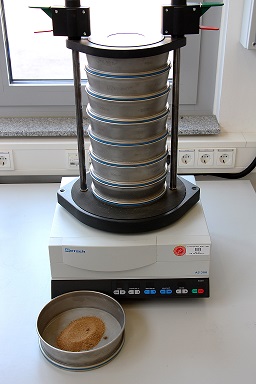

Vibrationssiebmaschine



AS 300 control, Fa. Retsch

Anwendungsbereiche:

Trennung, Fraktionierung und Korngrößenbestimmung von Pulvern, Schüttgütern und Suspensionen



Max. Aufgabemenge: 6 kg

Max. Siebdurchmesser: 315 mm

Max. Anzahl der Fraktionen: 9 bzw. 17

Siebbereich: 20 µm – 40 mm



© Foto Fraunhofer-Projektgruppe IWKS

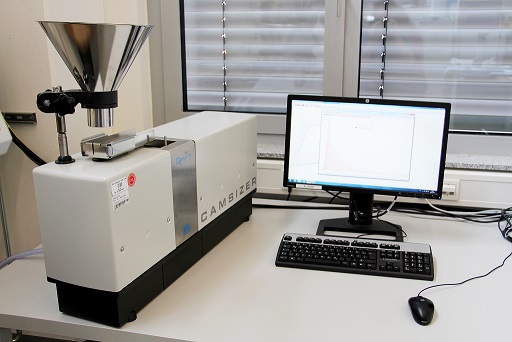

Optische Partikelgrößenanalytik



CAMSIZER®, Fa. Retsch Technology









Anwendungsbereiche:

Optische Bestimmung von Partikelgrößen- und Partikelformverteilungen von Pulvern, Granulaten und Schüttgütern

Aufgabegut: trockene und rieselfähige Materialien

Messbereich: 30 µm – 30 mm

© Foto Fraunhofer-Projektgruppe IWKS

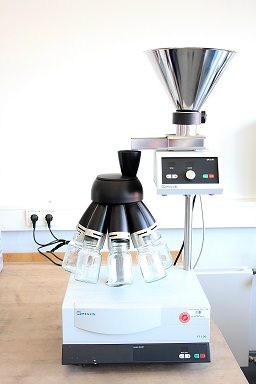

Rotationsprobenteiler



PT 100, Fa. Retsch

Anwendungsbereiche:

Repräsentative Probenteilung und –reduzierung von Schüttgütern



Max. Aufgabemenge: 5000 ml

Max. Aufgabegröße: 10 mm

Anzahl der Teilmengen: 8
